  最近充电头网拿到一块由台达出品的DC-DC电源模块DC24S1215,该电源模块是微型阻隔式15WDC/DC转换器，具有1500VDC阻隔功用，该模块具有超宽的4:1 18V~75V输入电压规模，可完结12V/1.3A输出。

  该模块作业时分的温度为-40°C至+85°C，适用于工控、走运、通讯、测验外表、医疗设备以及对PCB空间有严格要求的各种运用，下文为您具体的介绍该电源模块。

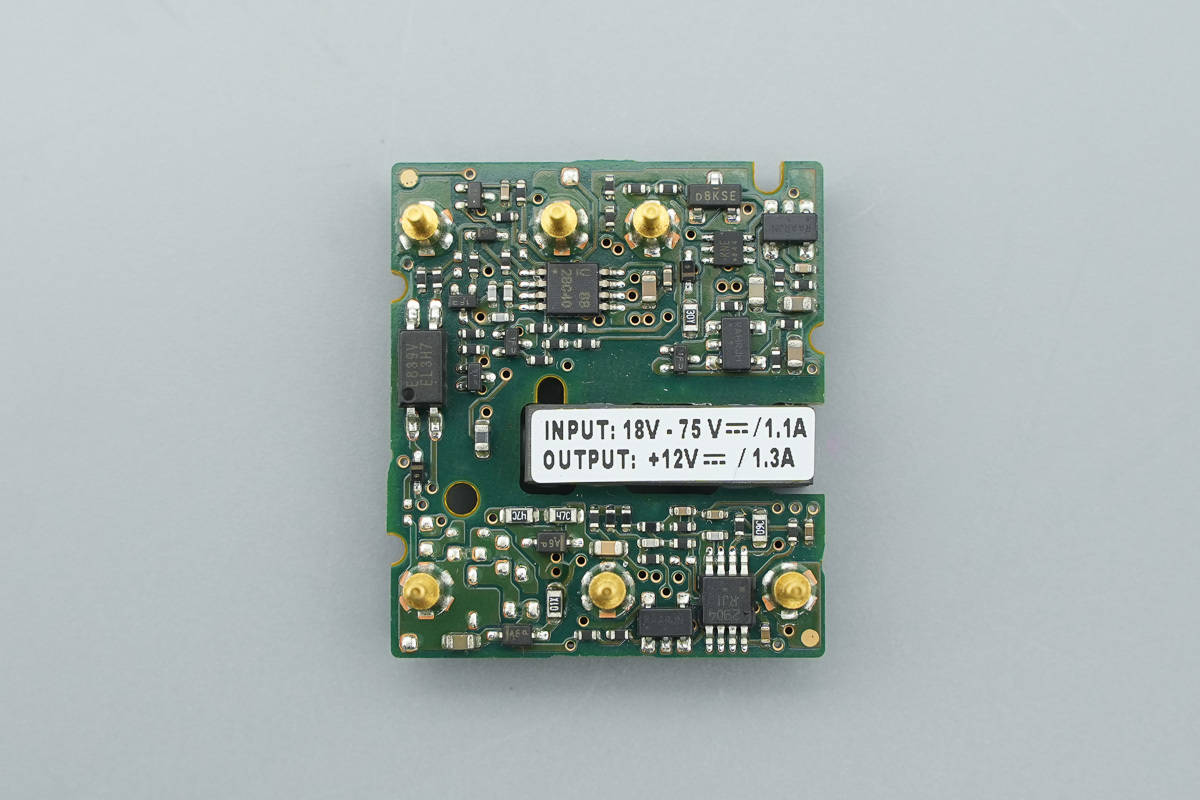

  该模块正面可见器材布局整齐，上方接线柱为输入区域，下方接线柱为输出区域，阻隔变压器上印有输入输出标准，其间输入标准为18-75V 1.1A，输出标准为12V 1.3A。

  反面则散布操控IC以及功率器材，阻隔变压器上印有类型DC24S1215以及S/N码：185248146 S0。

  一颗PWM操控器来自德州仪器，实践类型为UCC28C40，是一颗具有7V/6.6VUVLO100%占空比的20V、1A、低功耗1MHz的电流形式PWM操控器。

  丝印RAHRJH的芯片是一颗精细低压并联稳压器，来自安森美，实践类型为TLV431BSNT1G。

  丝印RAHRJH的芯片是一颗精细低压并联稳压器，来自安森美，实践类型为TLV431ASNT1G。

  丝印RAHRJH的芯片是一颗精细低压并联稳压器，来自安森美，实践类型为TLV431ASNT1G。

  一颗8位单片机来自微芯，类型为PIC12F675。芯片内置4通道10位模数转换器、1路比较器以及128字节EEPROM数据存储器。该器材可轻松适配需求现场重编程功用的轿车电子、工业操控、家电及消费级入门产品运用领域。

  一颗肖特基二极管来自意法半导体，类型为STPS5H100B，选用DPAK封装，标准为100V5A。

  台达DC24S1215是一款微型阻隔式DC-DC电源模块，其仅2.80×2.43×0.74cm、9.4g的小体积轻量化规划，也很合适对PCB空间与体系牢靠性要求更严苛的运用场景。

  从器材计划层面，正面选用TIUCC28C40电流形式PWM操控器完结主控驱动，合作亿光EL3H7光耦完结输入/输出侧阻隔反应，辅以电压检测、运放与LDO等环节完善供电与监控链路；反面则以维护与功率转换为中心，TVS/保险管、降压稳压芯片、滤波电感与多颗MLCC一起构成输入侧维护与滤波，输出侧运用ST的STPS5H100B肖特基二极管承当整流使命，并参加PIC12F675单片机完结参数采样/逻辑办理，逐渐提高模块在实践体系中的适配性与可控性，是统筹牢靠性、兼容性与小型化的一套老练工业级供电计划。
